Дымовые пожарные извещатели (ДИП)

Дымовые пожарные извещатели (ДИП)

На протяжении десятилетий основой пожарной сигнализации зданий и помещений служили тепловые извещатели. Простейшее устройство: термочувствительный элемент, разрывающий электрическую цепь при воздействии критической температуры, – устанавливали на всех социально значимых объектах.

Прогресс не стоит на месте, меняются технологии, меняются требования к противопожарной защите, от эффективности которой зависит жизнь и здоровье людей. В 80-х годах прошлого столетия создали датчики, работающие на ином принципе, нежели тепловые. Они практически мгновенно реагировали на появление частичек дыма или копоти на чувствительном элементе устройства и отправляли сигнал тревоги.

Эти датчики назвали дымовыми пожарными извещателями (ДИПами).

Виды и назначение дымовых пожарных извещателей

По принципу анализа защищаемой среды они делятся на 4 основных вида:

• ионизационные;
• оптические;
• аспирационные;
• линейные.

Далее рассмотрим каждый подробнее.

Ионизационные

Это самые современные устройства для обнаружения очагов возгорания. Они выявляют воздушной среде защищаемого пространства летучие вещества, образующиеся в процессе горения: частицы копоти и гари. Принцип обнаружения лежит в свойствах ионизированного воздуха притягивать частички дыма. Отсюда и название.

Чувствительность ионизационных извещателей, скорость обнаружения ими признаков горения значительно выше оптико-электронных извещателей и находится на уровне газовых, аспирационных и проточных датчиков.

Ионизационные датчики могут обнаружить очаг пожара и на самой ранней стадии, и на более поздней. То есть они реагируют на частички дыма любого размера, дым любого цвета: серый и черный, – что недоступно основной массе других типов устройств, которые фиксируют образование дыма.

Несмотря на многие положительные качества, ионизационные устройства обладают существенным недостатком – высокой стоимостью. Это связано со сложностью их производства, необходимостью утилизации и дезактивации, отслуживших свой ресурс датчиков. Осуществить процесс утилизации можно только на специальных предприятиях.

Есть ещё одно «но».

В них присутствуют в небольших количествах радиоактивные вещества внутри маленьких радиоизотопных излучателях. Хотя их концентрация допустима на уровне государственных норм, но в силу ряда причин ионизационные пожарные извещатели серийно в России не производятся.

За рубежом их серийно изготавливают и до введения санкций их можно было приобрести на нашем рынке пожарно-охранной продукции абсолютно свободно.

Оптико-электронные

Их действие основано на способности рассеивать инфракрасным излучением «серый» дым, который выделяется при горении большинства твёрдых материалов. Они не реагируют на «чёрный» дым, который образуется при горении нефтепродуктов, полимеров, различных пластиков. С этим хорошо справляются ионизационные датчики.

Извещатель состоит из специальной оптической камеры с ИК светодиодом и приемником. В эту камеру попадает дым и в случае определенной концентрации происходит изменение электрических характеристик внутренней схемы, которая вырабатывает сигнал тревоги.

При помощи специальной монтажной розетки датчик устанавливается на потолке. Розетка устанавливается отдельно от датчика, что удобно при монтаже и дальнейшей эксплуатации при проведении ремонтно-профилактических работ.

Оптико-электронные датчики намного чувствительнее тепловых извещателей. У них высокий показатель скорости реагирования на появление очагов возгорания. Именно это обстоятельство объясняет нормативные требования об обязательной установке «дымарей» на объектах с массовым пребыванием людей:

• торговые центры;
• административные учреждения;
• больницы;
• детские сады и школы;
• деловые центры и т.д.

Оптико-электронные точечные дымовые пожарные извещатели получили при создании и проектировании систем АПС наибольшую популярность. Это связано с их свойствами поглощать, отражать или рассеивать оптическое излучение в маленьком объёме, значительно меньшем всего защищаемого пространства.

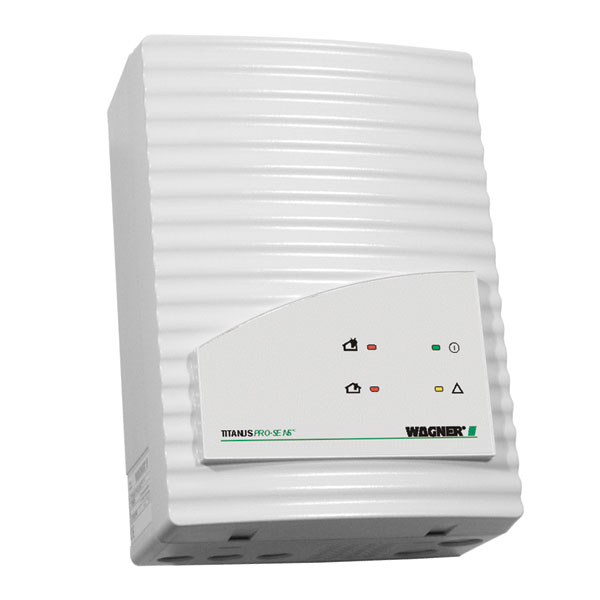

Аспирационные

Это одни из самых технологичных устройств раннего извещения о пожаре, что существуют в мире. Аспирационные извещатели являются продуктом забугорной промышленности, изготавливающей оборудование для систем противопожарной безопасности. Говорят, что за ними светлое будущее. Наши производители не выпускают таких датчиков, а с учетом обстановки в мире массовое распространение по России им не грозит.

Аспирация связана с принудительным забором воздуха из окружающего пространства при помощи насоса, создающего разряжение в приёмном трубопроводе. Это принцип действия, на котором основано устройство АПИ.

Аспирационный пожарный извещатель состоит из блока приёмника, который определяет наличие частиц дыма или газа при помощи установленного внутри передатчика – лазера, приёмника – фотодиода. Внутри прибора установлен воздушный насос, к которому подсоединены несколько контрольных трубок с определённым количеством отверстий для забора проб воздуха из охраняемых помещений.

Сам контрольный блок АПИ монтируют вне помещений, предназначенных для контроля. Это даёт ему максимальную защиту от внешних факторов контролируемой среды. Длина контрольного трубопровода иногда может достигать 100 метров.

Одно из основных достоинств данных устройств – это по сравнению с другими типами ИП самое раннее обнаружение очага пожара. Чувствительность АПИ в несколько раз выше.

Следующее достоинство – это их установка на объекты с очень сложными условиями, там, где иные датчики использовать невозможно или не имеет смысла.

Например:

• сильная запыленность;
• высокая скорость движения воздуха внутри помещения;
• высокая температура окружающей среды;
• наличие взрывоопасных зон в производственных цехах;
• сложная потолочная конструкция;
• высокие потолки и т.д.

Аспирационные пожарные извещатели устройства несомненно очень технологичные, современные и крутые, но широкому их распространению препятствует высокая цена. Она может достигать 1 000 долларов за единичное устройство, но, говорят, это не предел. Это только само оборудование без учета монтажа.

Так что позволить себе могут такую игрушку только либо крупные предприятия, либо государство на особо важных хозяйственных объектах. По-другому никак.

Линейные

В современных системах АПС чаще всего используются точечные пожарные извещатели, которые контролируют весьма ограниченную область пространства, исходя из своих технических характеристик. Но частенько возникают случаи, когда их применение невозможно в силу того, что многие складские, производственные помещения, спортивные и культурные сооружения имеют большую высоту, длину и ширину. Тогда на помощь проектировщикам приходят линейные пожарные извещатели, фиксирующие появление дыма на прямолинейных сильно протяженных участках.

Извещатель пожарный дымовой линейный (ИПДЛ) генерирует тонкий прямой луч, который чутко реагирует на прозрачность окружающей среды в контролируемом помещении. При появлении дыма в зоне действия луча прибор вырабатывает тревожный сигнал и передаёт его на ПКП установки АПС, которая запускает все исполнительные устройства.

ИПДЛ бывают одно- и двухкомпонентные. Первый состоит из приёмопередающего устройства с закреплённым напротив рефлектором, а второй – это классический вариант с двумя элементами: приёмником и передатчиком, закрепленными друг напротив друга. Однокомпонентные линейные извещатели являются наиболее современными устройствами, требующими меньших затрат на монтаж кабеля и настройку.

Следует отметить, что ИПДЛ очень чувствительны к черному дыму и имеют гораздо более высокую скорость реакции на появление в воздухе продуктов горения.

Самый большой недостаток линейных извещателей – это высокая цена. Но она в значительной мере компенсируется тем, что одно устройство заменяет собой несколько точечных датчиков.

Особенности применения и назначения

Первые три вида пожарных извещателей называют точечными по причине того, что вся контролирующая среду начинка находится внутри корпуса одного устройства. В последнем приёмник и передатчик – это 2 отдельных модуля, которые устанавливаются на больших расстояниях один относительно другого. Бывает доходит до 100 метров.

Точечные применяют в основном для защиты относительно небольших помещений, что по площади, что по высоте. Они хорошо себя показывают в нормальных условиях, с отсутствием сильной загазованности, запыленности, высокой температуры. Их обычно устанавливают в офисах, фойе, вестибюлях, в школьных, кабинетах, коридорах, больничных палатах и т.п.

Дымовые датчики также могут быть:

• аналоговыми;
• адресно-аналоговыми;
• адресно-пороговыми;
• проводными;
• беспроводными.
